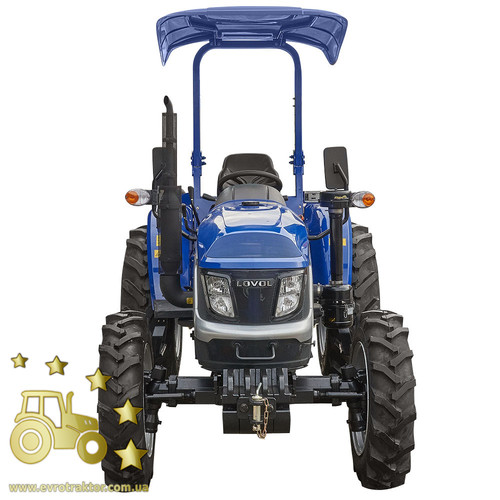

Трактор Foton Lovol FT 404 SX

Опис мінітрактора FOTON LOVOL FT 404 SX



Конструктивні особливості мінітрактора Foton-Lovol FT 404SX:

• Економічний і надійний 4-циліндровий двигун.
• Великий зручний паливний бак.
• Електрофакельна система підігріву повітря у вхідному колекторі.
• Глушник закритий захисним кожухом за всією довжиною.
• Вал відбору потужності 2-швидкісний: 540/1000 об/хв.
• Гідросистема з окремими гідронасосом та масляною ванною.
• Буксирувальний пристрій – швидкознімна маятникова тяга.
• Передній ведучий міст портального типу з високими бічними редукторами.
• Високі кліренс та агротехнічний просвіт.
• Просторе місце оператора.
• Зручне розташування систем керування.
• Коробка передач із розширеним швидкісним діапазоном 8+8.
• Дуга безпеки з навісом від сонця.
• Великі колеса, передні 6.50-16, задні 13.6-24.
• Задні гальма барабанного типу.
• Роздільні гальма задніх коліс.
• Регульована передня та задня колії.
• Блокування диференціала заднього моста.

Комплектація трактора FT404SX:

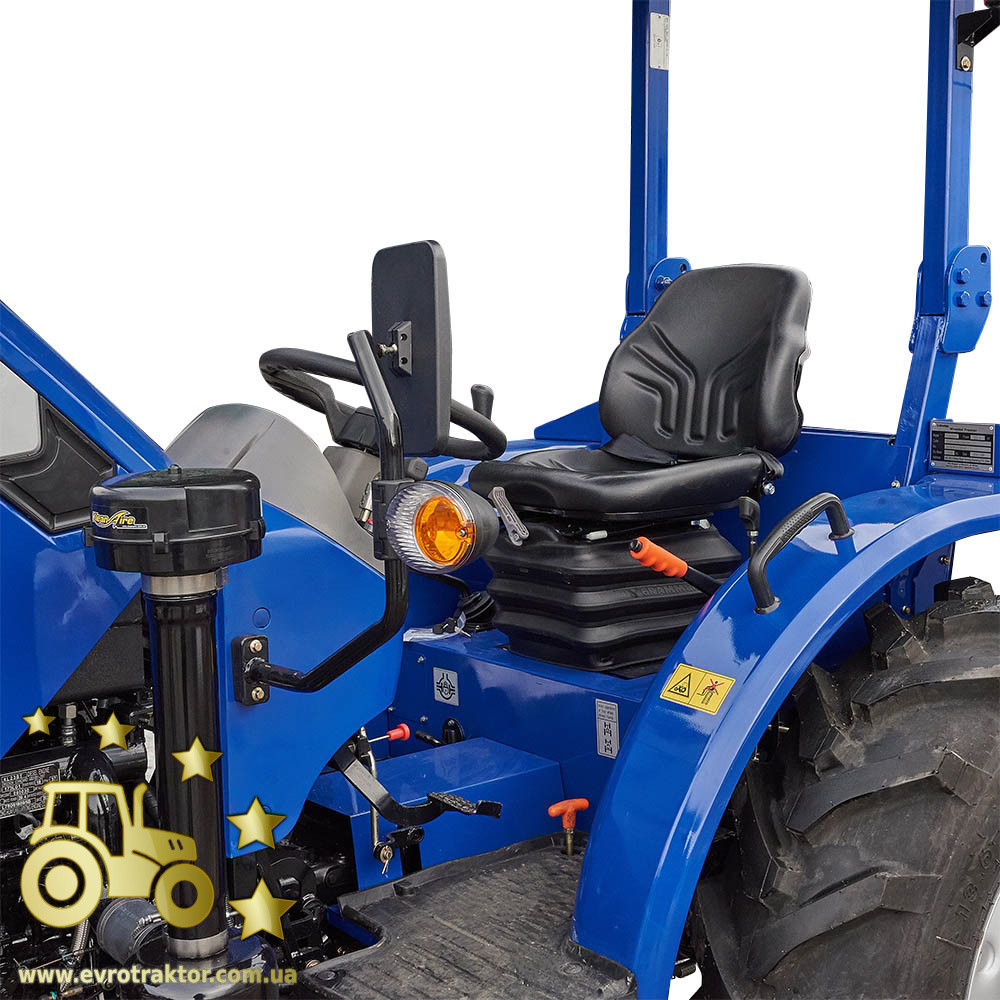

• Комфортне регульоване сидіння з амортизатором.

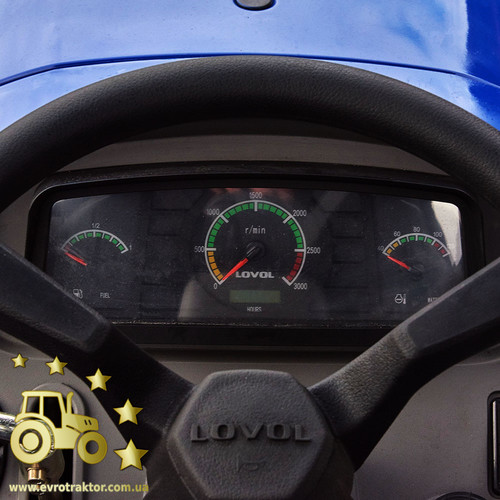

• Комбінована панель приладів: цифровий лічильник мотогодин, стрілковий тахометр, стрілковий покажчик рівня палива, стрілковий індикатор температури двигуна, індикатор недостатнього заряду акумулятора та ін.
• Додаткова підніжка з високим рифленням.
• Електрична розетка для причепа.
• Амортизатор капота.
• Великі дзеркала заднього виду.
• 2 гідравлічні виходи зі швидкороз'ємними муфтами.
• Передні навісні вантажі.
• Дуга безпеки з проблисковим маячком помаранчевого кольору.
• Задня додаткова фара.





ХАРАКТЕРИСТИКИ МІНІТРАКТОРА ФОТОН ЛОВОЛ FT 404SX

ОСНОВНІ ХАРАКТЕРИСТИКИ
Номінальна потужність двигуна, к.с. (кВт)	40 (29,4)
Колісна формула	4х4
Номінальне тягове зусилля, кН	10
Рульове управління	гідрооб’ємне
Формула перемикання передач	(4х2)+(4х2)
Муфта зчеплення	дводискова, суха
Кабіна	–
Габаритні розміри (Д х Ш х В), мм	3588х1550х1850
Експлуатаційна маса, кг	1795
ДВИГУН
Модель двигуна	4L23BT
Тип двигуна	дизельний, 4-тактний, з безпосереднім впорскуванням
Число й розташування циліндрів	4, вертикальне
Об'єм двигуна, см³	2495
Турбонадув	–
Номінальні оберти колінчастого валу, об/хв	2400
Номінальна витрата палива, г/кВт*год	≤278
Тиск упорскування палива, МПа (кгс/см²)	20,3-20,8 (203-208)
Система запуску	електростартер
Безпечний пуск	–
Система охолодження	рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
Розширювальний бочок системи охолодження	–
Об’єм паливного баку, л	26,0
Паливний фільтр грубого очищення	сітка в баці
Паливний фільтр тонкого очищення	CX0706A
Повітряний фільтр	контактно-масляний: високий повітрозабірник із циклоном, масляна ванна, металева сітка
Підігрів повітря у впускному колекторі	електрофакельна свічка
Декомпресор	–
Система змащення	комбінована, насосом і розбризкуванням
Масляний фільтр системи змащення	+
Тип масла в картері	моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40
Об’єм мастила в картері, л	5,0
ТРАНСМІСІЯ, ХОДОВА
Тип трансмісії	механічна шестеренчаста
Муфта зчеплення	2-дискова, постійно замкнутого типу
Основна коробка передач	4 швидкості
Додаткові понижуючи коробки	2 діапазони
Окрема реверсивна коробка	+
Теоретична швидкість руху вперед, км/год	1,71-25,76
Теоретична швидкість руху назад, км/год	2,23-10,29
Гальма	на задніх колесах, барабанні, з механічним приводом, здвоєні педалі
Стоянкове гальмо	блокуванням основних гальм за допомогою важеля
Блокування диференціалу заднього мосту	важелем
Передній міст	ведучий, вимикальний
Рульове управління	гідрооб’ємне
Гідроциліндр рульового управління	двосторонній симетричний
Рукоятка швидкого руління	–
Розмір передніх шин	6.50-16
Розмір задніх шин	13.6-24
Колісна база, мм	1805
Колія передніх коліс, мм	1243
Колія задніх коліс, мм	1200-1400
Кліренс, мм	330
Агротехнічний просвіт, мм	354
Мінімальний радіус розвороту без гальм, м	2,75
Мінімальний радіус розвороту з гальмом, м	3,0
Додаткові вантажі передні / задні, (шт. × кг)	2х40 / –
Тип мастила в картері трансмісії та переднього мосту	трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90
Об’єм мастила в картері трансмісії/ПВМ, л	26,0 / 6,0
Тип мастила в ГОРУ	МГ-46В, МГЕ-46В влітку М-В(С) взимку
Об’єм масляного баку ГОРУ, л	–
НАВІСНА СИСТЕМА

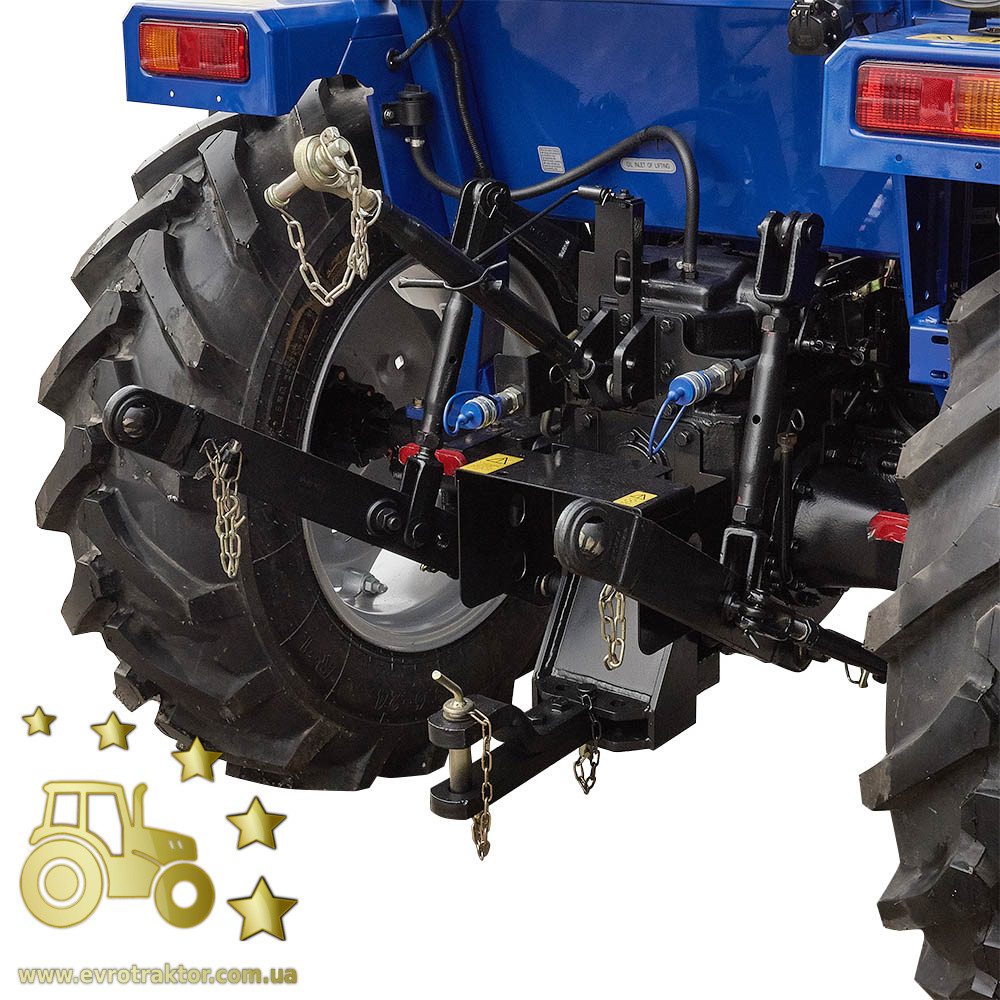

Задня навісна система	універсальна 3-точкова з гідропідйомником
Привід гідропідйомника	вбудований гідроциліндр, окремий шестеренчастий гідронасос
Максимальна вантажопідйомність навісного механізму, кг	600
Управління гідропідйомником	гідророзподільник трипозиційний
Розміщення мастила гідропідйомника	окремо в порожнині гідропідйомного механізму
Гідравлічні виходи для підключення навісного обладнання	2 (1 напір/злив, 1 злив) зі швидкорозривними муфтами, керування від основного гідророзподільника
Передня навісна система	–
Буксирувальний пристрій	знімна маятникова серга з вертикальною неповоротною цапфою
Вал відбору потужності (ВВП)	задній, поздовжній, 6 шліців, Ø35
Оберти валу відбору потужності (ВВП), об/хв	540 / 1000
Можливість одночасного підключення ВВП та буксирування	+
Конструкція бічних розтяжок та укосів	нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки та бічні розтяжки – плавно по різьбі
Тип робочої рідини гідросистеми	МГ-46В, МГЕ-46В влітку М-15В(С) взимку
Об’єм масляного баку гідросистеми, л	9,5
Додаткове обладнання	–
ЕРГОНОМІКА, ЕЛЕКТРООБЛАДНАННЯ
Кабіна водія	–
Додаткове обладнання кабіни	–
Додаткові підніжки	з обох боків
Сидіння водія	на амортизаторі, регулюється за відстанню до керма, без підлокітників
Панель приладів	електронна, комбінована
Напруга та ємність акумуляторної батареї , В / А*год	12 / 95
Вимикач маси	+
Генератор – тип, напруга (В),потужність (Вт)	змінного струму, 14, 750
Світлове обладнання	основні передні фари, задня фара, задні ліхтарі, передні та задні покажчики поворотів
Електророзетка для підключення причепа	+
Інше електрообладнання	звуковий сигнал, аварійна сигналізація
Комплектація	табличка для кріплення заднього номерного знака, капот із газомасляним підйомником
Інше обладнання	дуга безпеки, дашок від сонця
